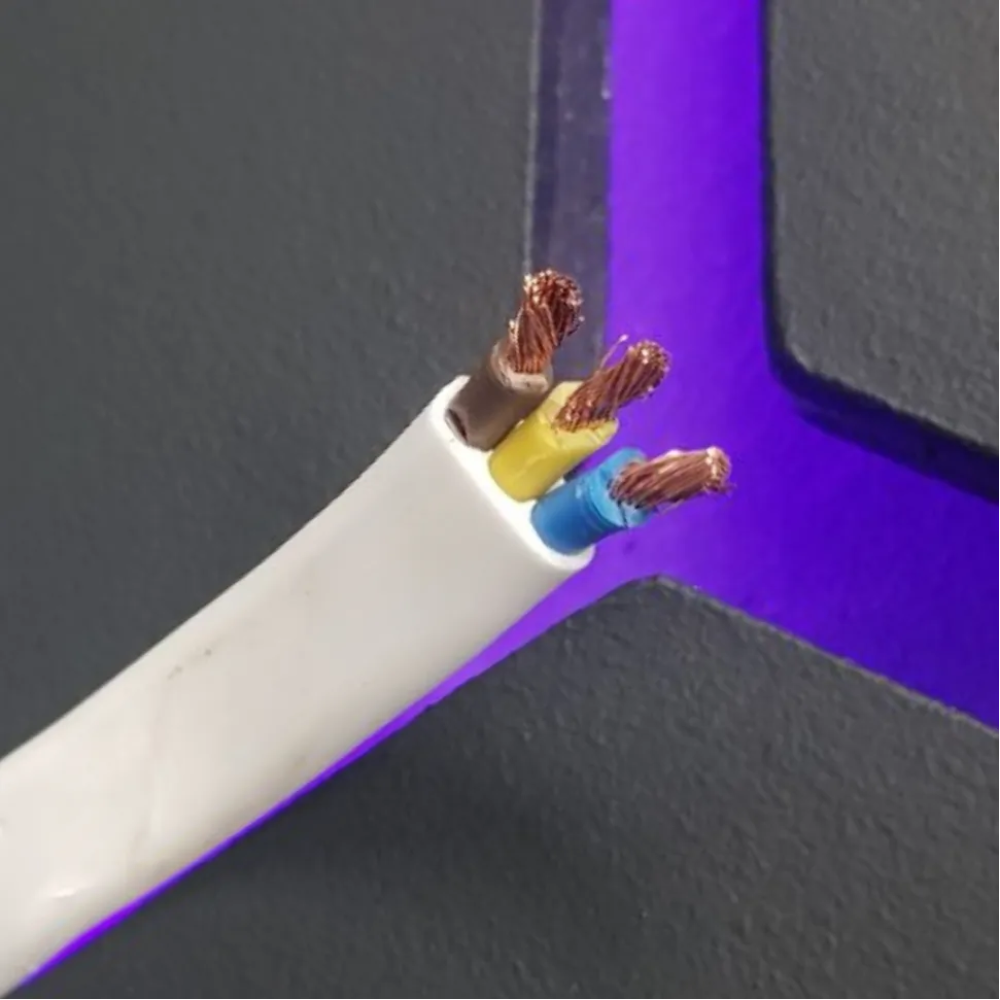

ШВВП 3х2,5

Где применяется кабель ШВВП 3х2,5?

Кабель марки ШВВП 3х2,5, предназначенный для прокладки электропроводки в жилых помещениях. Используется для подключения устройств личной гигиены и микроклимата: электропаяльников, настольных ламп, бытовых электромеханических устройств, электронного оборудования, стиральных машин, стиральных машин, духовок, холодильников и других подобных устройств, применяемых в жилых и офисных зданиях. Гибкий медный шнур применяется для изготовления удлинителей на напряжение до 380 В для систем 380/380 В.

Конструкция кабеля (провода) :

    1. Кабели токопроводящие ШВВП и ШВВПн - медные или луженые (по желанию Заказчика при заказе марки добавить букву «л»), круглые, многожильные 5 класса по ГОСТ 22483.    2. Изоляция в кабелях ШВВП и ШВВПн - ПВХ. цвет изоляции в указанной строке.    3. Место жительства - изолированные медные провода проложены параллельно.    4. Оболочка - пластик ПВХ. перечисленные шнуры цвета оболочки.

Технические характеристики провода ШВВП:

Описание электрокабеля :

    Климатическое исполнение по ГОСТ 15150:

    Диапазон рабочих температур шнуров от -40 ° C до + 40 ° C.

    Диапазон рабочих температур шнуров остаточных характеристик от -25 ° C до + 40 ° C. Максимальная температура жилы в эксплуатации + 70 ° C.

Провода ШВВП после выдержки в воде при температуре (20 ± 5) ° С в течение 1 ч. Выдерживает переменное напряжение частотой от 50 до 2000 Гц в течение 15 минут.

    Провода негорючие, одинарные, номинальный ток указан.

Длина строительного шнура не менее 50 м, срок службы шнура не менее 3-5 лет. Срок службы шнуров, используемых в стационарных приборах, возраст не менее 10 лет. Гарантийный срок 2 года со дня ввода в эксплуатацию.ПараметрыОписаниеКоличество жил3материалмедьклассмногопроволочная скрученная, пятый классМатериал изоляцииПВХ-пластикатТоковая нагрузка (I ном, А)32Материал оболочкиПВХ-пластикатR (Ом\м)4,95 Высота и ширина шнура (мм)5.3 х 9.4Сечение (мм^2)2,5Вес (кг\км)110.3

Характеристики, провод ШВВП 3х2,5 :

  ШВВП 2х4рассчитан на применение в электросистемах с U ном  380/660 В  Номинальная токовая нагрузка 32 А  Испытания медного шнура 3х2,5 проводятся напряжением испытания 2 тыс. Вольт частотой 50 Гц за период Т=15 мин  Диапазон рабочих температур ШВВП 2х4 составляет – °С 25…+40.
Количество
жил3
Сечение
жилы, мм^22,5
Форма
проводника
Плоская
Тип
проводника
Провод
Материал
токопроводящей жилы
Медь
Характеристика
жилы
5
класс (многожильная)
Материал
оболочки
ПВХ
