Кабель АВБбШвнг 5х16

Кабель силовий АВБбШвнг5х16(5*16)

Кабель силовий негорючийАВБбШвнг5х16з алюмінієвими однодротовими (ож) або багатодротяними жиламиз полівінілхлоридною ізоляцією поверх якої накладено бронепрокров із двох сталевих стрічок та захисний герметичний полівінілхлоридний шланг. Кабелі з перетином жил від 2,5 до 50 мм2 мають однодротяну конструкцію жил.

Силовий електрокабель АВБбШвнг5х16 призначений для передачі та розподілу електричної енергії в стаціонарних установках на номінальну напругу 0,66 кВ та 1 кВ частоти 50 Гц. Прокладання та експлуатація - на повітрі за відсутності небезпеки механічних пошкоджень, а також у ґрунті (у траншеях) з низькою корозійною активністю без впливу зусиль, що розтягують.

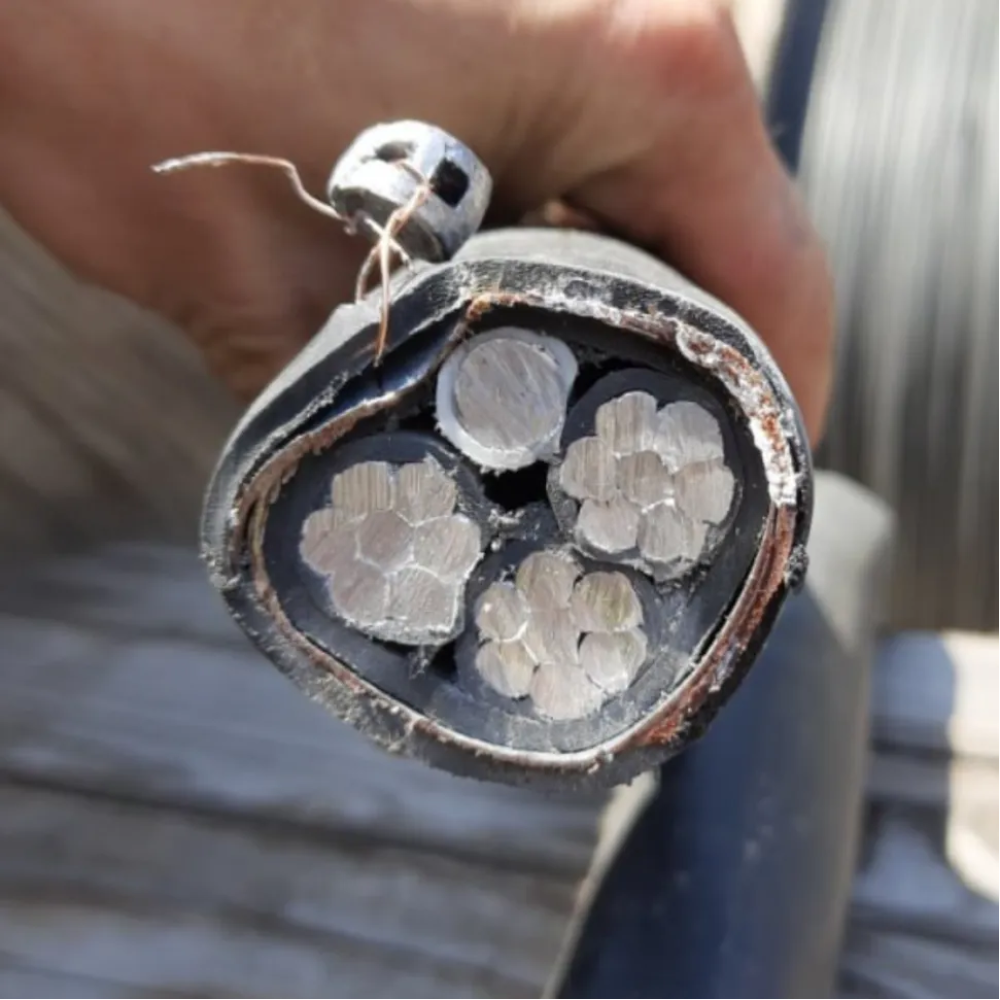

Конструкція броньованого алюмінієвого кабелю АВБбШвнг5х16:

·Струмопровідна жила алюмінієва, однодротяна або багатодротяна, 1 або 2 класи гнучкості за ГОСТ 22483

·Ізоляція – з полівінілхлоридного (ПВХ) пластикату з низькою горючістю. Ізольовані жили багатожильних кабелів мають відмінне кольорове або цифрове маркування. Ізоляція нульових жил – блакитного кольору. Ізоляція жил заземлення двоколірна (зелено-жовтого кольору).

·Скрутка - ізольовані жили скручені між собою. Двожильні електрокабелі мають жили однакового перерізу; трьох-, чотири- та п'ятижильних кабелі мають усі жили однакового перерізу або одну жилу меншого перерізу (жилу заземлення або нульову).

·Поясна ізоляція - накладається поверх скручених струмопровідних жил із ПВХ пластикату або матеріалу ізоляції, або іншого рівноцінного матеріалу. Захисний покрив типу БбШв:

·Броня з двох сталевих оцинкованих стрічок, накладе їх з перекриттям по спіралі, так щоб верхня стрічка перекривала зазори між витками нижньої стрічки – захисний шланг – з ПВХ пластикату.

Технічні характеристики силового алюмінієвого кабелю АВБбШвнг5х16:

·Кліматичне виконання кабелів - УХЛ, Т,

·Категорія розміщення-1-5 згідно з ГОСТ 15150.

·Робоча температура навколишнього середовища від -50 до + 50 °C

·Відносна вологість повітря за температури + 35 °С-98%

·Прокладання та монтаж кабелів без попереднього підігріву проводиться при температурі не нижче -15 °С

·Стійкий до горіння: не поширює горіння при одиночній та пучковій прокладці.

Мінімальний радіус вигину при прокладанні АВБбШвнг5х16:

·Для одножильних кабелів мінімально допустимий радіус вигину при прокладанні 10 зовнішніх діаметрів

·Для багатожильнихмінімально допустимий радіус вигину при прокладаннікабелів 7,5 зовнішніх діаметрів

·Номінальна частота – 50 Гц

·Випробувальна змінна напруга частотою 50 Гц для кабелів на номінальну напругу 0,66 кВ-3 кВ

·Для кабелів на номінальну напругу 1 кВ - 3,5 кв.

·Довго допустима температура нагрівання струмопровідних жил при експлуатації +70°C

Будівельна довжина та термін експлуатації алюмінієвого кабелю з перетином АВБбШвнг 5х16:

· від 1,5 до 16 мм2, щонайменше 450м

·від 25 до 70 мм2, а не менше 300 м від 95 мм2 і вище, не менше 200 м

·Гарантійний термін експлуатації – 5 років з моменту плоду в експлуатацію. Термін служби кабелів-30 років.

Де застосовується негорючий броньований кабель АВБбШвнг5х16?

Силові броньовані негорючі електрокабелі АВБбШвнг призначені для передачі та розподілу електричної енергії в стаціонарних електроустановках на номінальну змінну напругу 660 В та 1000 В частоти 50 Гц.

Такий вид кабельних провідників застосовується в тому випадку, коли до пожежної безпеки пред'явлені особливі вимоги (це внаслідок виконання оболонкиполівінілхлоридногоПВХ яка має низьку горючість)

Для одиночної прокладки в землі (траншеях), приміщеннях, тунелях, каналах, шахтах (крім прокладки в блоках), а також на відкритому повітрі, якщо кабель не піддається значним зусиллям, що розтягують, але при наявності небезпеки механічних пошкоджень в процесі експлуатації.
