Кабель ВБбШв 5х6

Силовой медный кабель ВБбШв 5*6 (5х6)

Варианты написания: ВБШв

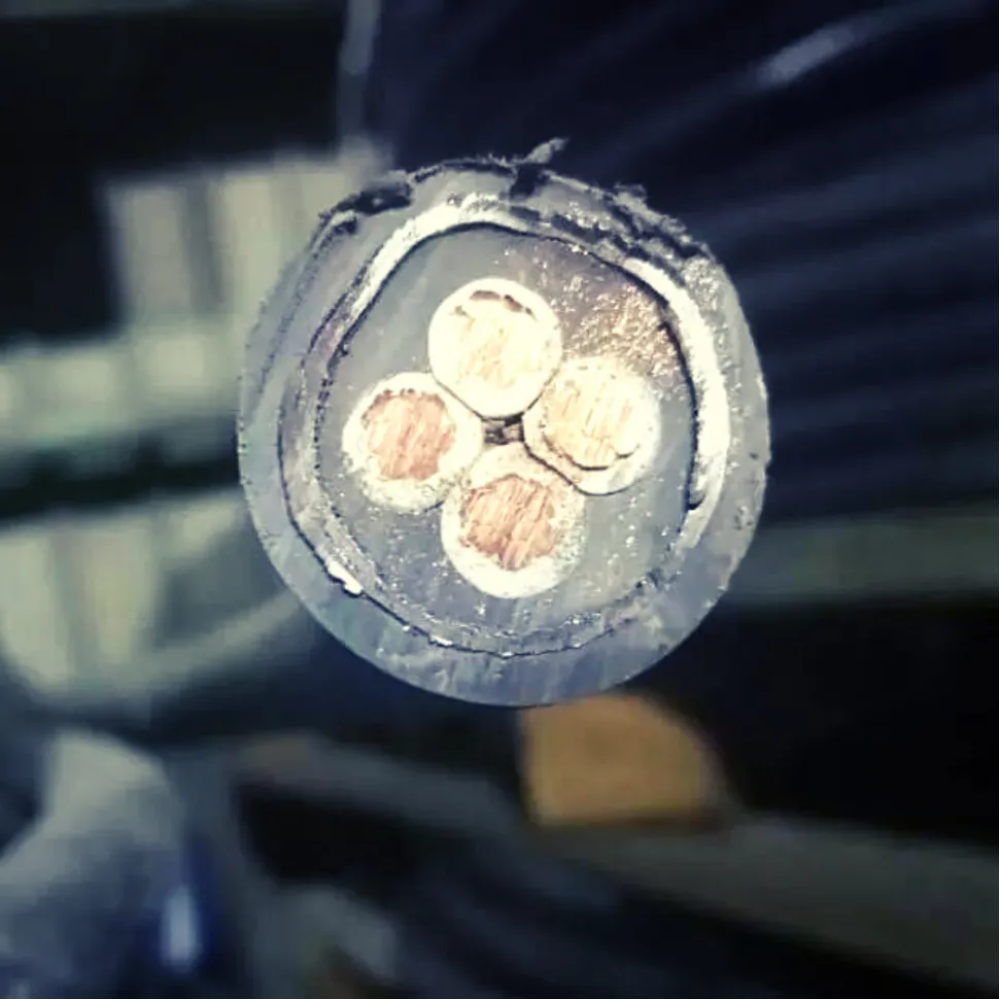

ВБбШв 5х6 - это силовой бронированный кабель - 5 на 6 мм², с медной жилой, с изоляцией из поливинилхлоридного пластиката (ПВХ). Заполнение из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены. Внутренняя оболочка из поливинилхлоридного (ПВХ) пластиката. Броня из стальных оцинкованных лен. Аналогом данного вида кабеля является ВБбШвнг – кабель бронированный стальными лентами, с медной жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести.

Номинальное переменное напряжение - 0,66/1 кВ

Количество жил - 5 жилы

Сечение размер - 6 мм²

Как расшифровывается медный кабель ВБбШв 5х6 ?

Расшифровка ВБШв 5х6

* - отсутствие буквы А означает, что токопроводящая жила - медная

В- изоляция из ПВХ пластиката

Б- броня из стальных оцинкованных лент

б- без подушки под броней;

Шв- выпрессованный ПВХ защитный шланг

5 - пятижильный;

6 - площадь поперечного сечения силовой жилы (мм²).

В каких еще исполнениях изготавливают бронированный кабель ВБбШв 5х6 ?

ВБбШв-ХЛ  - холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБбШв-Т - тропическое исполнение (стойкость к воздействию плесневых грибов)

N - нулевая жила

Pe - жила заземления

ож - однопроволочная жила

ок - однопроволочная круглая жила

Какие технические характеристики имеет бронированный медный кабель ВБШв 5х6 ?

Общие характеристики бронированного ВБбШв 5х6:

Минимально допустимый радиус изгиба при прокладке (многожильного кабеля – 10 диаметров изделия) - 200 мм

Строительная длина - 450 метров

Срок службы - 30 лет

Гарантийный срок эксплуатации кабеля - 5 лет

Температура окружающей среды при эксплуатации кабеля от -50 °С до 50 °С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35 °C - 98%

Минимальная температура прокладки кабеля без предварительного подогрева -15 °С

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая - 70 °С

В режиме перегрузки - 90 °С

Предельная при коротком замыкании - 160 °С

По условию невозгорания при коротком замыкании - 350 °С

Где применяется и особенности эксплуатации силового медного кабеля ВБбШв 5х6 ?

Кабель ВБбШв 5х6 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц

Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.

Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в сетях постоянного тока до 2500В в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год

Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту

Применяются при наличии опасности механических повреждений кабеля.

Кабель ВБбШв 5х6 разрешено прокладывать в канавах, рвах, окопах, туннелях, шахтах, в производственных помещениях.

Кабель ВБбШв <<< Подобрать другие варианты сечения можно здесь.
