Кабель ВВГНГ 4х120

Силовий мідний кабель ВВГНГ 4х120 (4*120)

Кабель ВВГнг 4*120 відрізняється високою пожежобезпечністю за рахунок оболонки, що не розповсюджує горіння. Жили в них можуть бути тонкими, так і товстими. ВВГНГ 4х120 - чотирижильний кабель з провідниками дуже великого перерізу. Нижче можна вивчити його характеристики та ознайомитися зі сферою застосування.

Опис силового кабелю ВВГНГ 4х120

Яка будова біля кабелю ВВГ НГ 4 * 120?

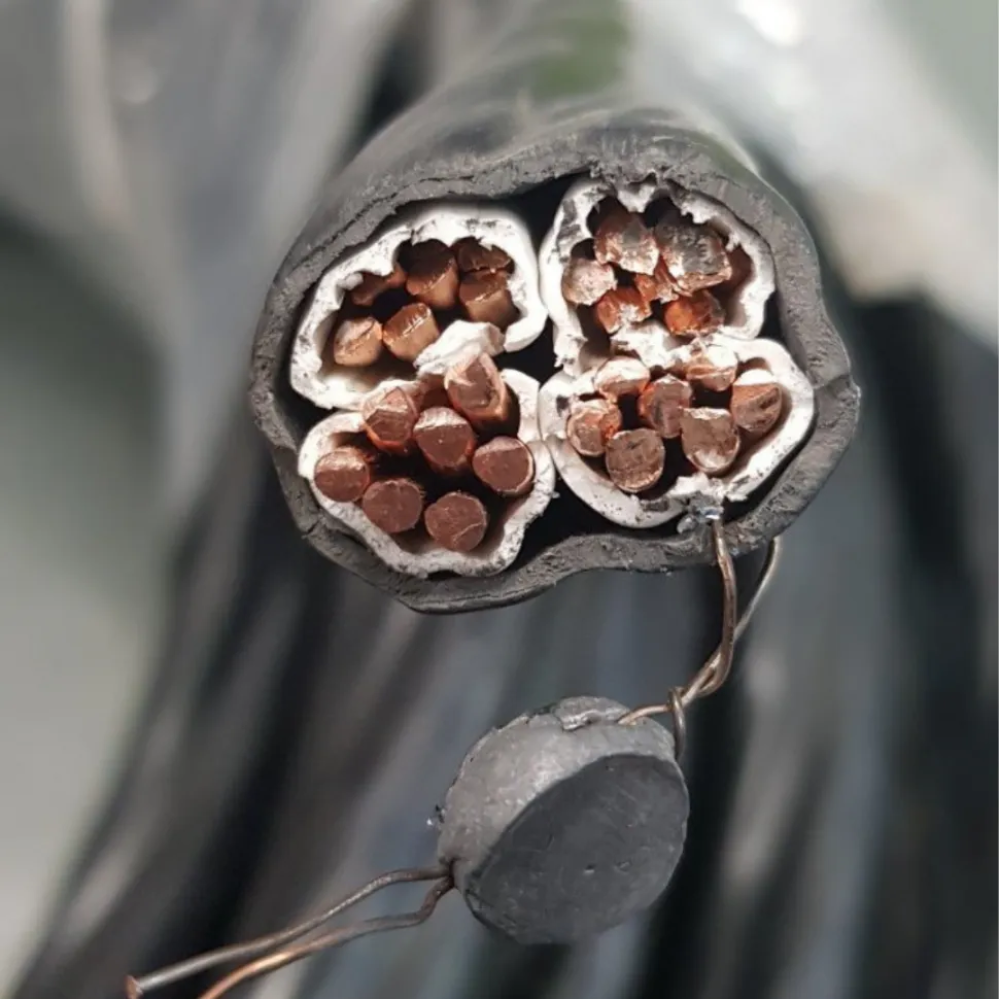

Це може підказати його розшифрування. Він має 4 жили площею 120 кв. кожна та 2 шари ізоляції з полівінілхлориду. Перший шар – оболонка кожної жили (товщиною 0,6 мм), другий – загальне покриття кабелю (1,7 мм). Тут наведено мінімальні значення товщини оболонок – насправді вони можуть бути трохи більшими. Крім ПВХ-покриття, у виробу немає додаткового захисту типу обплетення або броньового покриву – на це вказує буква Г («голий»). Позначка НГ вказує на нерозповсюдження горіння. Це зумовлено складом ПВХ-композиту, з якого виготовлено покриття кабелю. Традиційний ВВГ без цієї позначки такої характеристики не має. Якщо різновиди ВВГнг з малою площею перерізу мають однодротяні жили, то у товстих кабелів вони складаються з кількох дротів. Тим не менш, великою гнучкістю такі жили не відрізняються (ця властивість властива жилам, скрученим з безлічі тонких тяганин). Жили у товстих варіантів ВВГ та ВВГнг бувають не тільки круглими, а й секторними. Така будова дозволяє дротам розташовуватися щільніше, що робить діаметр кабелю меншим.

Характеристики негорючого кабелю ВВГНГ 4х120

Які технічні параметри має кабель ВВГнг 4*120?

Кабель важкий та масивний; його зовнішній діаметр – 38 мм, а вага відрізка завдовжки 1 км – приблизно 4971 кг. Токове навантаження у довготривалому режимі при звичайній роботі на повну силу – максимум 294 Ампер для укладання в землі та 280 для повітряної. При ситуації навантаження максимальні струми – 333 і 325 Ампер відповідно. Найбільший допустимий струм КЗ – 13,21 кілоампер (при тривалості інциденту за 1 секунду). На потужність також впливає тип монтажу (ґрунтовий, повітряний), а ще більше – напруга у мережі. При 220 В межа потужності дорівнює 61 кВт для повітря та 64 для ґрунту. При напрузі 380 В показники становитимуть 184 та 193 кВт. У процесі експлуатації жили витримують нагрів до +70 градусів. Можлива робота в аварійному режимі з температурами до +80, але вона не повинна тривати більше 8 годин на день.

Застосування мідного кабелю ВВГНГ 4х120

Для яких цілей використовують кабель ВВГ нг 4*120?

ВВГнг 4*120 використовують для підключення стаціонарних об'єктів (у тому числі різних будівель і приміщень) до електричної мережі напругою до 0,66/1 кВ. При цьому, чим більше передбачуване навантаження, чим товщі має бути перетин жил. Варіанти із товстими жилами розраховані на велику потужність. Для будь-якої ситуації варто брати дещо товстіший кабель, ніж це передбачає навантаження мережі; це забезпечить захист від перегріву та пов'язаних із ним небезпечних інцидентів. Монтаж у землі можна проводити лише у спеціальному захисному рукаві або трубці з гофрою. Без захисту це робити не можна, щоб уникнути пошкодження ПВХ. Температури навколишнього середовища при укладанні повинні бути вищими за -15 градусів Цельсія.

Де придбати кабель ВВГНГ 4х120 за ціною від виробника?

Купити мідний кабель ВВГ нг 4*120 з товстими жилами можна в онлайн-гіпермаркеті Арт-Буд Електро. Організація локалізується у місті Дніпро (Україна). Надсилання продукції в інші міста проводиться протягом 1-2 днів після реєстрації замовлення. Ціна кабелів часто вказується із розрахунку на погонний метр. Щоб дізнатись підсумкову вартість, виконайте множення цього числа на бажаний метраж відрізка.
