Кабель ВВГНГ 4х185

Силовий мідний кабель ВВГНГ 4х185 (4*185)

Негорючі кабелі ВВГнг бувають як тонкими, і дуже товстими. Кабелі великої товщини використовуються в мережах, де передбачається велике потужне навантаження. Один із таких прикладів – чотирижильний ВВГНГ 4х185.

Опис силового мідного кабелю ВВГНГ 4х185

Як влаштований кабель виду ВВГ у виконанні НГ?

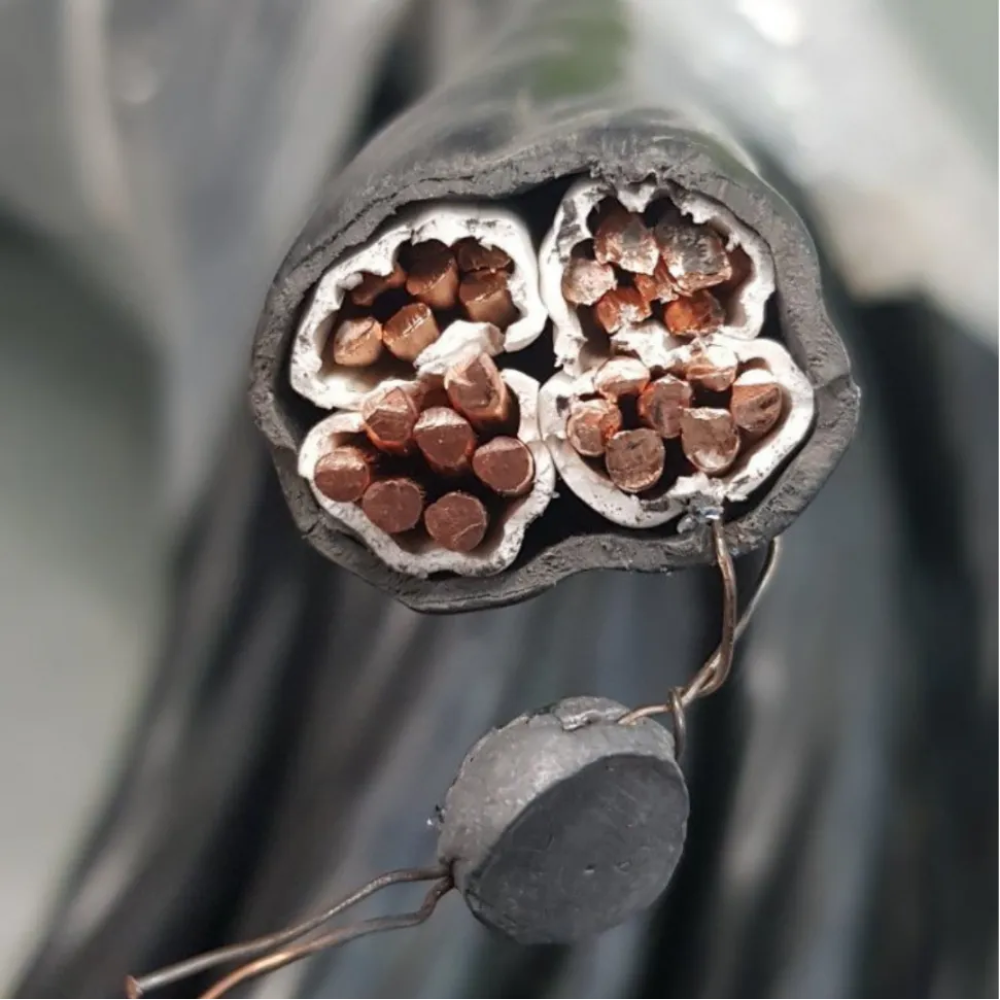

Подання про це може дати його розшифрування. Вона має такий вигляд: ВВГ – «вініл, вініл, голий». Під вінілом тут мається на увазі полівінілхлорид, що використовується виготовлення ізоляційного покриву. Жили мають 2 шари ПВХ: перший – власне покриття кожної жили, другий – загальна оболонка. «Голий» - означає, що не має зовнішнього міцного захисту типу броні. НГ – не розповсюджує горіння при розміщенні декількох кабелів поруч. ПВХ-пластикат, що використовується для оболонки, містить присадки, що забезпечують йому властивість самозагасання: якщо один із кабелів почне тліти, цей процес не перекинеться на сусідні кабелі. Звичайний ВВГ без приставки «нг» такої особливості не має. Кабель ВВГнг 4х185 – 4 жили, і кожна з них має площу перерізу 185 кв.мм. дротів. Великою гнучкістю подібні жили все одно не відрізняються, але рівень пожежної безпеки у них вищий, ніж у гнучких жил, скручених з безлічі тонких дротів. Товсті жили ВВГнг бувають як круглими, а й сегментарними: останній тип дає щільніше прилягання дротів і зменшує діаметр виробу.

Характеристики мідного негорючого кабелю ВВГНГ 4х185

Які експлуатаційні параметри у ВВГНГ 4*185?

Зовнішній діаметр масивного кабелю – 46 мм. Виріб довжиною в 1 км має вагу 7500 кг. Найбільший допустимий струм у звичайному режимі роботи – 369 Ампер у повітрі та 376 у землі (це значення для 100% завантаженості). Для односекундного КЗ допустимий струм – 20,39 кг. На потужність впливають параметри напруги мережі. Для потужності 220-вольтної електромережі максимум складе 81 кВт для повітряного розміщення і 82 для грунту. При 380 В відповідні параметри дорівнюють 242 і 247 кВт. Виріб переносить експлуатаційні температури від -50 до +50 градусів. Монтаж проводиться, коли на вулиці тепліше -15 (сильні морози роблять покрив тендітним, через що виникає небезпека його зашкодити). При цьому важливо дотримуватися мінімального радіуса згинання (10 зовнішніх обхватів).

Застосування мідного силового кабелю ВВГНГ 4х185

Для яких умов використання призначений ВВГНГ з таким перетином жил?

Він використовується в мережах із напругою до 0,66/1 кВ для доставки електроенергії до нерухомих об'єктів. Кабель може прокладатися як на вулиці, так і в будівлях та приміщеннях (відкритих або закритих). Оскільки у нього немає броні, у землі його можна прокладати лише зі спеціальним захистом (гофрована труба чи металевий рукав). ВВГнг 4 * 185 підходить як для одиничного, так і для групового монтажу. Орієнтиром при підборі перерізу служить навантаження. Товсті кабелі ВВГнг призначені для ситуацій, коли передбачається велика потужність. При цьому перетин завжди підбирається з деяким запасом (більше, ніж потрібно для даної потужності), щоб не допустити перегріву жил і загоряння, що викликається ним.

Де придбати мідний кабель ВВГНГ 4х185 за вигідними цінами від виробника?

Купити таку конструкцію можна, оформивши замовлення у гіпермаркеті Арт-Буд Електро, розташованому у м. Дніпро (Україна). Доставка в місто одержувача здійснюється протягом 1-2 робочих днів після того, як замовлення було оформлено (в той же день, якщо це сталося до обіду). Пошук на сайті допоможе підібрати кабель або провід під конкретне завдання, що має необхідні характеристики. Зверніть увагу, що ціна на низку товарів вказується з розрахунку на 1 метр довжини (погонний метр).
