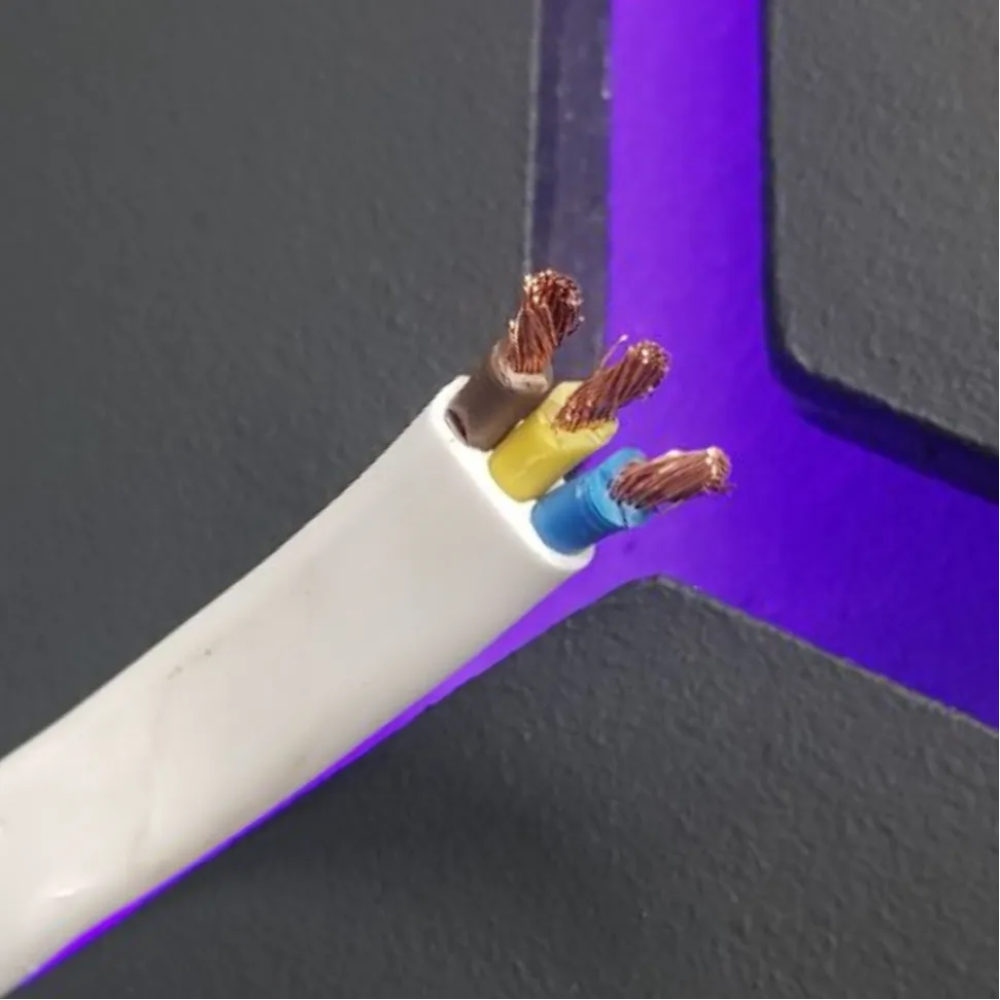

ШВВП 3х6

Застосування кабелю ШВВП 3х6:

Кабель марки ШВВП 3х6 призначений для прокладання електропроводки в житлових приміщеннях. Використовується для підключення пристроїв особистої гігієни та мікроклімату: електропаяльників, настільних ламп, побутових електромеханічних пристроїв, електронного обладнання, пральних машин, пральних машин, духовок, холодильників та інших подібних пристроїв, що застосовуються у житлових та офісних будівлях. Гнучкий мідний шнур застосовується для виготовлення подовжувачів на напругу до 380 для систем 380/380 В.

Конструкція кабелю (проводу):

1. Кабелі струмопровідні ШВВП та ШВВПн – мідні або луджені (за бажанням Замовника при замовленні марки додати букву «л»), круглі, багатожильні 5 класу за ГОСТ 22483. 2. Ізоляція в кабелях ШВВП та ШВВПн – ПВХ. колір ізоляції у вказаному рядку. 3. Місце проживання – ізольовані мідні дроти прокладені паралельно. 4. Оболонка – пластик ПВХ. перераховані шнури кольору оболонки.

Технічні характеристики дроту ШВВП:

Кліматичне виконання за ГОСТ 15150: Діапазон робочих температур шнурів від -40 ° C до + 40 ° C. Діапазон робочих температур шнурів залишкових характеристик від -25 ° C до + 40 ° C. Максимальна температура жили в експлуатації + 70 ° C. Провід ШВВП після витримки у воді при температурі (20±5) °С протягом 1 год. Витримує змінну напругу частотою від 50 до 2000 Гц протягом 15 хвилин. Провід негорючий, одинарний, номінальний струм вказаний. Довжина будівельного шнура не менше 50 м, термін служби шнура не менше 3-5 років. Термін служби шнурів, що використовуються в стаціонарних приладах, не менше 10 років. Гарантійний термін 2 роки від дня введення в експлуатацію.

Опис електрокабелю:

ПараметриОписКількість жив3матеріалмідькласбагатодротяна скручена, п'ятий класМатеріал ізоляціїПВХ-пластикатСтрумова навантаження (I ном, А)32Матеріал оболонкиПВХ-пластикатR (Омм)4,95Висота та ширина шнура (мм)5.3 х 9.4Перетин (мм²)6Вага (кг\км)110.3

Характеристики, провід ШВВП 3х6:

ШВВП 2х4 розрахований на застосування в електросистемах з U ном 380/660 В Номінальне струмове навантаження 32 А Випробування мідного шнура 3х6 проводяться напругою випробування 2 тис. Вольт частотою 50 Гц за період Т=15 хв Діапазон робочих температур ШВВП 2 40. Кількість жил3 Перетин жили, мм²6 Форма провідника Плоска Тип провідника Провід Матеріал струмопровідної жили Мідь Характеристика жили 5 клас (багатожильна) Матеріал оболонки ПВХ
